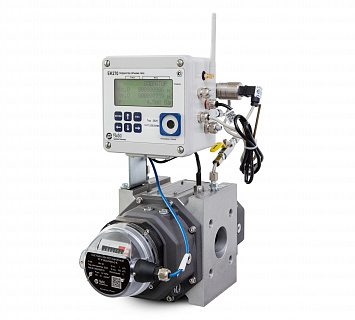

Комплекс для измерения количества газа СГ-ЭК-Р-650/1,6
Комплекс СГ-ЭК состоит из счетчика газа и корректора объема газа EK270. В зависимости от типа применяемого счетчика представлен в разных исполнениях совместимых с турбинными и ротационными счетчиками. Корректоры оснащены встроенным преобразователем давления, преобразователями температуры рабочей и окружающей среды, преобразователем перепада давления.
Назначение СГ-ЭК-Р-650/1,6
Комплексы для измерения количества газа СГ-ЭК предназначены для измерения объема неагрессивных сухих газов, приведённых к стандартным условиям в соответствии с ГОСТ 2939 путем измерения объема газа счетчиками турбинными РГ-Т, СГ или ротационными РГ-Р, RABO и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319.2 или подстановочному значению коэффициента сжимаемости газа.
Комплексы СГ-ЭК применяются для измерения объёма природного газа по ГОСТ 5542, а также других неагрессивных, сухих и очищенных газов (кроме кислорода), таких как воздух, азот и аргон, в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и прочих технологических объектов.
Основные характеристики СГ-ЭК-Р-650/1,6
- Диапазон рабочих расходов комплекса, м3/ч:
СГ-ЭК-Р на базе счетчика РГ-Р: 0,4 – 1600;
СГ-ЭК-Т на базе счетчика РГ-Т: 5 – 6500;
СГ-ЭК-Р на базе счетчика RABO: 0,4 – 1600;
СГ-ЭК-Т на базе счетчика СГ: 8 – 4000. - Диаметр условного прохода Ду,мм:
СГ-ЭК-Р: DN50...DN200.
СГ-ЭК-Т: DN50...DN300; - Максимальное рабочее давление:
с ротационным счетчиком газа: 1,6 МПа;
с турбинным счетчиком газа: 1,6 МПа; 7,5 МПа; 10,0 МПа — в зависимости от типоразмера счетчика; - Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,5.
- Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
- Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
- Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
- Электропитание осуществляется от двух литиевых элементов питания со сроком службы не менее 5 лет или от внешнего источника питания.
- Межповерочный интервал - 5 лет.
Принцип работы СГ-ЭК-Р-650/1,6
Комплекс функционирует путем расчета объема газа, приведенного к стандартным условиям, на основе следующих параметров:
- фактического объема газа, измеренного турбинными или ротационными счетчиками в рабочих условиях
- текущих значений температуры и давления газа, фиксируемых корректором объема
- коэффициента сжимаемости, определяемого по ГОСТ 30319.2 или принимаемого как подстановочная величина
В сочетании с модулем телеметрии МТЭК-02 и программным комплексом СОДЭК, комплексы СГ-ЭК эффективно используются для автоматического считывания данных в коммунальном и промышленных секторах.
Комплексы СГ-ЭК производятся во взрывозащищенном исполнении и должны применяться в соответствии с требованиями ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Выполняемые функции СГ-ЭК-Р-650/1,6
- Расчет объема газа с приведением к стандартным условиям.
- Визуализация текущих параметров и архивных данных на дисплее (расход, давление, температура) — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.
- Возможность интеграции в систему с дистанционной передачей данных через интерфейс постоянного подключения RS232 (RS485) или оптического интерфейса.
- Дистанционная отправка информации через программный комплекс СОДЭК.
- Периодический вывод данных на принтер, оснащенный последовательным портом.
- Фиксация и оповещение об авариях и внешних вмешательствах.
- Архивирование основных измеряемых и вычисляемых параметров.
- Почасовая запись данных в архив за 9 месяцев.
- Гибкая настройка рабочих параметров.
- Возможно постоянное подключение различных по типу устройств (принтер, модем, ПК).
- Возможность работы по подставному значению расхода.
- Контроль температуры окружающей среды (опционально).
- Измерение перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации).
- Использование дополнительных высокочастотных и среднечастотных датчиков импульсов для контроля расхода газа.
- Возможность работы с модулями телеметрии.
- Возможность считывания данных через оптический интерфейс.
